上周入手了 FoloToy AI Passport，一台 ESP32 驱动的 AI 对话玩具，叫 AI 护照。它有个 plays 市场，里面攒了不少玩法固件[1]，有几个玩法很吸引我，一个是把护照变对讲机，通过蓝牙通讯，还有一个是拿 BLE 做雷达寻宝，此外还有不少社区作品也值得尝试。
玩法很多，但有个让我感觉很别扭的现实：设备一次只能刷一个固件。想从对讲机换成寻宝游戏，就得打开电脑、连上线、整片 Flash 重刷。刷完，上一个玩法就没了。带孩子去公园玩，前一秒玩的对讲机，如果下一秒想玩雷达了，只能回家再重刷一次。
设备有8M的存储空间，我看固件大多数体积都在2M以内，明明装得下，为什么一次只能有一个灵魂呢？
于是一个念头冒出来：如果固件能像游戏卡带一样，一次插几张在机器里，想玩哪张插哪张，不就行了？
这就是 meta-pass 的起点：一个烧在 factory 分区里的多固件启动器。它常驻设备，把别的固件请进本地 Flash 槽位，想玩哪个就引导哪个，不用再整片重刷。从念头到MVP版本跑通发布，一共用了两天。
虽然全程AI护航，但毕竟是自己第一次做 SOC 的开发，学到了不少新东西，所以记录一下。
从「来回切换」的目标到三个具体问题
「一次刷几个，来回切换」听上去是一句话，但是需要分解为三个问题：固件放在哪、怎么装进去、怎么回得来。
放在哪：OTA 分区本来就是现成的槽位
ESP32 的 Flash 里本来就能放好几个 app 分区。系统自带一个叫 OTA 的机制，可以指定下次开机从哪个分区启动，重启后就从新分区加载固件[2]。这套机制本来是为「在线升级留退路」设计的，但换个角度看，它就是一排现成的卡带槽。
所以布局是这样：meta-pass 启动器烧在 factory 分区，常驻不动；OTA 分区拿来当槽位，一个槽位存一个子固件。启动器扫描各槽位，列出清单，用户选一个，esp_ota_set_boot_partition() 指过去，esp_restart() 重启，子固件就起来了。切换从「整片重刷几分钟」变成「重启几秒钟」。

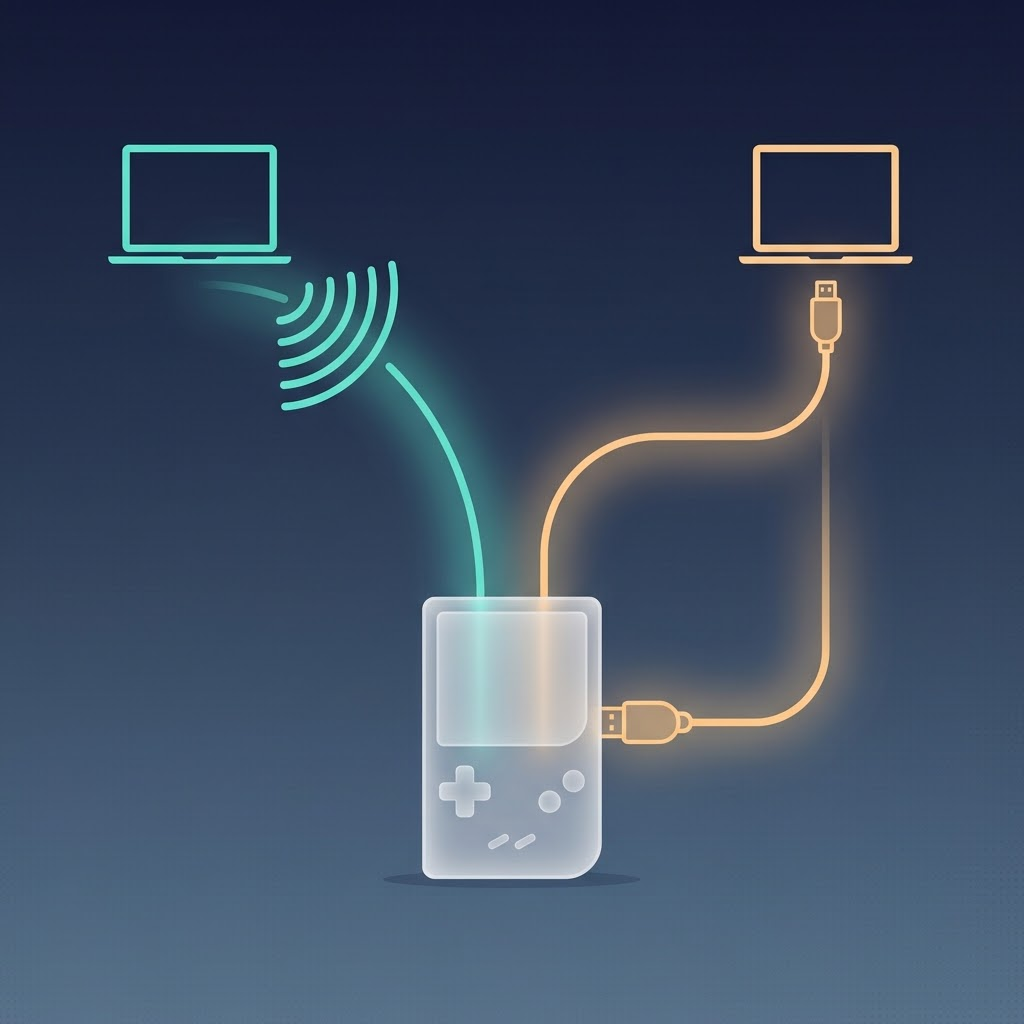

怎么装进去：免线缆的 Wi-Fi，和一根数据线的 USB
装固件做了两条通道。
第一条是免线缆的：设备开 Wi-Fi 热点（SoftAP），屏幕显示随机密码和一个 6 位一次性配对码，手机或电脑连上热点，浏览器访问 http://192.168.4.1 打开本地页面上传 .bin 文件，但要注意，这条通道只接受已经拆好的单应用包，不能刷整包镜像（权衡后没做拆包能力）。安全就靠这个配对码：它只显示在设备屏幕上，手里拿着设备、看得见屏幕的人才有权限传进固件。传完校验，失败就擦掉整个槽位，不留半成品。

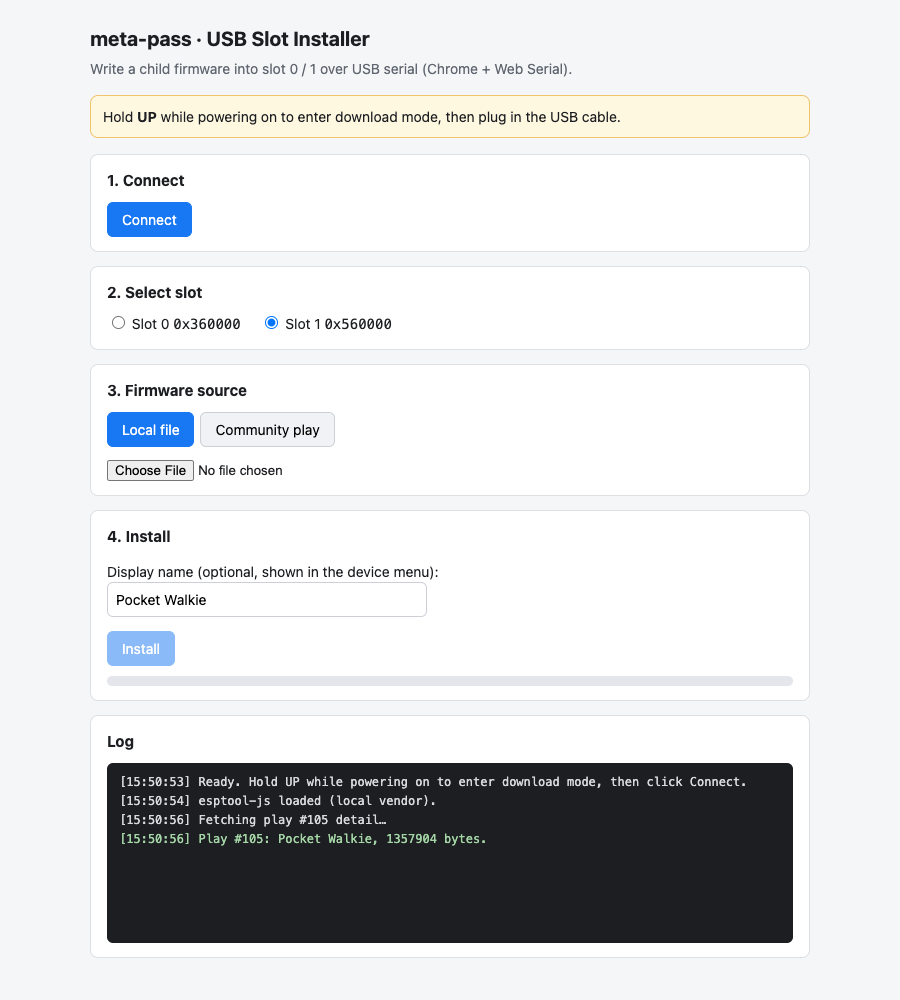

第二根通道是一根数据线：按住 UP 键开机，设备进入 ROM 下载模式，电脑上用 Chrome 打开安装页，通过 Web Serial 把固件直接写进槽位。Web Serial 是浏览器操作数据线的功能，按安全规定只肯在 localhost 或 HTTPS 页面上用[3]，设备端那个 http://192.168.4.1 页面不满足条件，所以这个页面放在电脑端，顺便可以做得功能更完整更好用。写入用的是 esptool-js[4]，写后自动校验。
为什么需要第二条？因为社区市场只发布「整片打包」的固件文件，要先拆开才能取出应用部分；而且市场的接口不许浏览器直接访问（没有 CORS 头），得有人帮忙转发。电脑端的安装页正好两件事都能干：本地服务器负责转发市场数据，页面负责拆包，下载完还能算出一串指纹（SHA-256），跟社区公布的指纹对一遍，对上了才说明文件没被换过。
怎么回来：自动回滚机制保安全
玩别人的固件，最怕变砖（刷坏了开不了机）。OTA 自带的回滚机制给了现成的答案[2]：新启动的固件必须自己调用 esp_ota_mark_app_valid_cancel_rollback() 宣布「我活着」，否则任何一次重启（崩溃、断电、卡死）之后，bootloader 自动退回上一个能用的分区。
这个机制直接定下两类固件的规矩：
- 愿意配合的固件（已适配）：开机自检没问题，就告诉系统「我正常」，以后开机都用它。想回启动器，按约定的键退回来。
- 不配合的固件（未适配）：永远不会说「我正常」，那就当「试运行」：玩一次，不管因为什么重启，都自动回到启动器。
防变砖这件事，不需要任何第三方固件配合，这样市场上那些完全不知道 meta-pass 存在的固件，刷进来照样安全。
边界约束下的三个设计
可行性确定之后，真正有意思的部分才开始。单片机嘛，资源一定是有限的，所以这篇文章里主要记录那些在硬件或平台的条件限制下，我想出来为实现目标所做的设计。
组合键在物理上不存在，于是有了两级长按
最初设想的返回方式是组合键，比如「上 + OK 同按退回启动器」。一查硬件，此路不通。
问题出在硬件上：这台设备的三个按键接在同一根线（GPIO0）上，靠电压高低区分谁被按了。两个键一起按，电压会混成其中一个键的值：UP 和任何键一起按，机器只认 UP；DOWN 和 OK 一起按，机器只认 DOWN。所以组合键在这台机器上物理就不存在。GPIO0 这根线还兼着另一个差事：开机那一瞬间，它的状态决定机器用什么模式启动[5]，所以「开机时按住某个键恢复」这种常规做法也用不了。
剩下的路只有一条，在「按多久」上做文章。于是有了两级长按：OK 按得久一点，是应用内返回；按两倍久，是退回启动器（只有适配过的子固件能这样退回；没适配的用不了，靠关机重启回启动器）。按键系统里加了一个 BSP_BTN_LONG2 事件，原来的长按用法不变。
NVS （子固件显示标签）写不进，于是在槽位尾部加了名字 blob
启动器列出槽位清单时，应该显示什么名字？直觉是显示固件的真名，比如「Pocket Walkie」。但真名只记在商店的网页上，固件文件内部的 project_name 字段普遍是编译模板留下的默认值，社区固件清一色叫 FoloToy-AI-Passport，扫描镜像拿不到真名。
那安装的时候把名字记下来行不行？可以，但是放哪呢？AI说放 NVS（ESP32 的键值存储区）很自然，但 USB 安装通道工作时，设备处在 ROM 下载模式，esptool 只能写裸 flash，写不了 NVS 这种结构化数据。AI说内置一份「市场固件名单」，我说这太傻了还不经济。
最后的方案是把名字写进槽位本身：每个槽位的尾部留出最后一个 4KB 小块，安装时把显示名写进去，带上 MNAM 标记、长度和校验值。启动器扫描时校验通过就显示真名，校验不过就用镜像里的默认名。名字跟着固件走，删槽位时整区擦除，名字一起消失，干净彻底。
存量固件不会为你重开发，所以把签名变成可选
安全上最省事的做法是只跑签过名的固件。但市场里已有的固件没有一个带签名，要求它们全部重新适配，等于宣判这个项目只能玩自己的固件。
所以规矩改成了「完整性必须查，签名不强制」。任何固件装进来都要先过一遍检查：文件头对不对、是不是给 ESP32-C3 用的、大小有没有超标、内部结构完不完整，再算出整串 SHA-256 指纹显示在确认页上，方便和发布方公布的指纹对一遍。带签名的固件显示「已签名」徽章，不带的也能跑，只是启动前多一页警告，要超长按确认。
这条原则后来贯穿了整个项目：新机制不给老固件提要求。试运行是这样，签名可选是这样，显示名 blob 也是这样，没有 blob 的老固件照样能装能跑，只是名字难看一点。
踩坑两则
设计文档写得再细，真机和现实总会各补一刀。第一版做下来记了两个坑，都在 USB 安装页上。
真机首测，页面整页卡死。 USB 安装页第一版要从 CDN 上临时下载 esptool-js 才能跑。为什么要从 CDN 下载？因为安装页是一个没有构建步骤的纯静态页面，双击就能跑，用 CDN 链接是浏览器里引用第三方库最省事的写法。代价是运行时依赖外网，平时在电脑上感觉不到，结果真机测试遇到 CDN 打不开，页面卡在下载上，整个白屏。于是改为把 esptool-js 直接装进项目里，3 个文件也就 81KB，不用联网。
同一个白屏背后，AI 写的代码里还藏着另一个 bug：服务端白名单里漏了 name-blob.js，页面模块整个加载失败。为什么会有白名单呢？这个本地服务器要为安装页做两件事：一是把页面需要的文件从电脑里读出来发过去，二是帮忙转发社区市场的数据。风险出在第一件事上。服务器读的是你电脑里的文件，可它分不清谁在要：浏览器里开的任何一个网页，都能偷偷向它要东西。如果它对什么路径都照读照发，你电脑上的任何文件都可能被一个陌生网页读走，这显然不安全。所以白名单机制起到了安全围栏的作用：能发的文件逐个登记，白名单外的一律不给。白名单需要手工登记，要访问的文件忘了登记，页面访问不到，流程就被阻断了。解决了这两个bug，白屏问题就解决了。
文档里的 API 名和包里的不一样。 安装页调 esptool-js 写 flash 时，AI 按 esptool 的 Python 版习惯写了 write_flash，跑起来报错。查本地实际安装的包才发现，esptool-js 0.5.6 的 API 是 camelCase，得写 writeFlash。这个坑的教训是：AI 记忆里的是它训练时候学习的知识，不一定对得上你电脑里实际安装的版本。所以写调库代码的时候，要提示AI必须先确认本地安装包的接口文档。
两天之后
功能做完，在模拟器里从头到尾验了一遍：拼了一个完整镜像，把 Pocket Walkie 和 Passport Radar 分别预先装进两个槽位，上传启动。槽位列表显示出两个真名；挑一个槽位启动，走未签名警告页，超长按确认，对讲机的 WALKIE 界面正常跑起来；断电重开，它作为没适配过的社区固件，不会自报「我正常」，于是按回滚机制自动回到启动器。官方固件 Radar 的菜单按键也正常，说明经过 meta-pass 引导，子固件的按键不受影响。
也有测试没覆盖的地方，比如：Walkie 在模拟器里按键无响应，但它独立整片烧录时也一样，说明不是 meta-pass 引入的，后来在真机上验证没问题；Radar 的主功能依赖 BLE，但模拟器没有 BLE 支持，也是上真机验证。
回头看两天前那个念头，「一次刷几个，来回切换」已经实现了：孩子的玩具现在装着两个玩法，在启动器里上下选择，几秒切换。对讲机玩腻了换寻宝，寻宝玩腻了换回来，谁也不用擦掉谁。至于后来从两个槽位扩成三个、顺手修掉瘦身时暴露的一个潜伏 bug，那是下一篇的事了。
我的心得
约束就是设计的来源。 这篇文章里几乎每个设计的出处都是一条「不行」：组合键物理上不行、NVS 在下载模式下不行、强制签名对老固件不行。每堵墙都把方案往更简单的方向挤了一步。没有这些约束，凭空地「设计」，多半会做出更复杂也更脆弱的东西。
别给已经存在的东西提要求。 想让市场里已有的固件为你改变，等于没有市场。把适配做成可选的加分项，而不是必须的门槛，已有的固件就全是你的朋友。这条经验不只属于固件，做任何插件机制、任何平台，都值得先问一句：现有的玩家需要为我改什么吗？答案是「什么也不用改」的时候，别人才愿意来。
meta-pass 的代码在 GitHub 上开源（MIT），设计文档里有完整的分区表、决策记录和验收清单：github.com/alexwwang/meta-pass。
